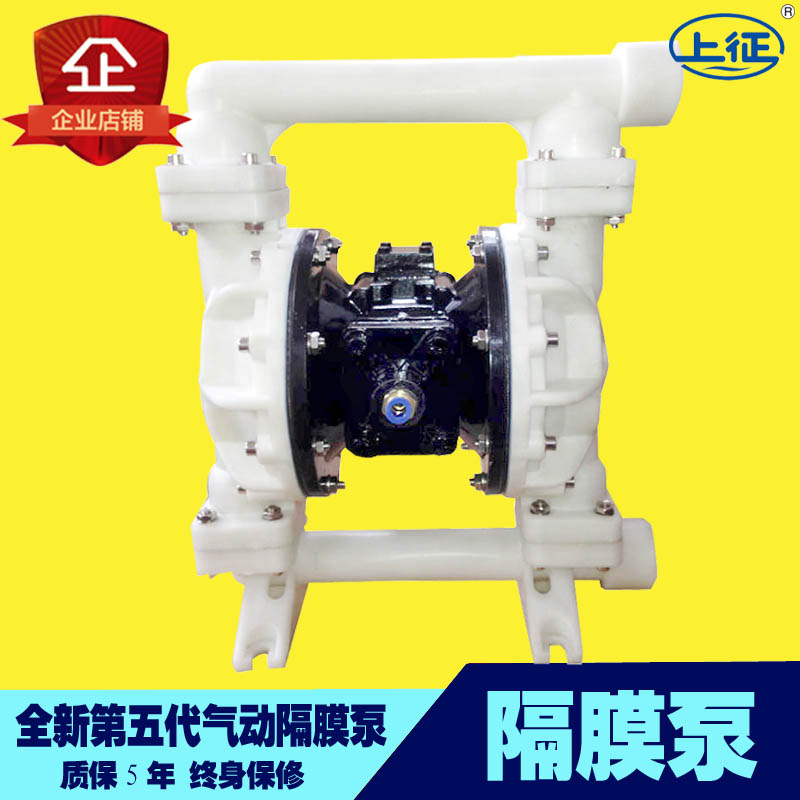

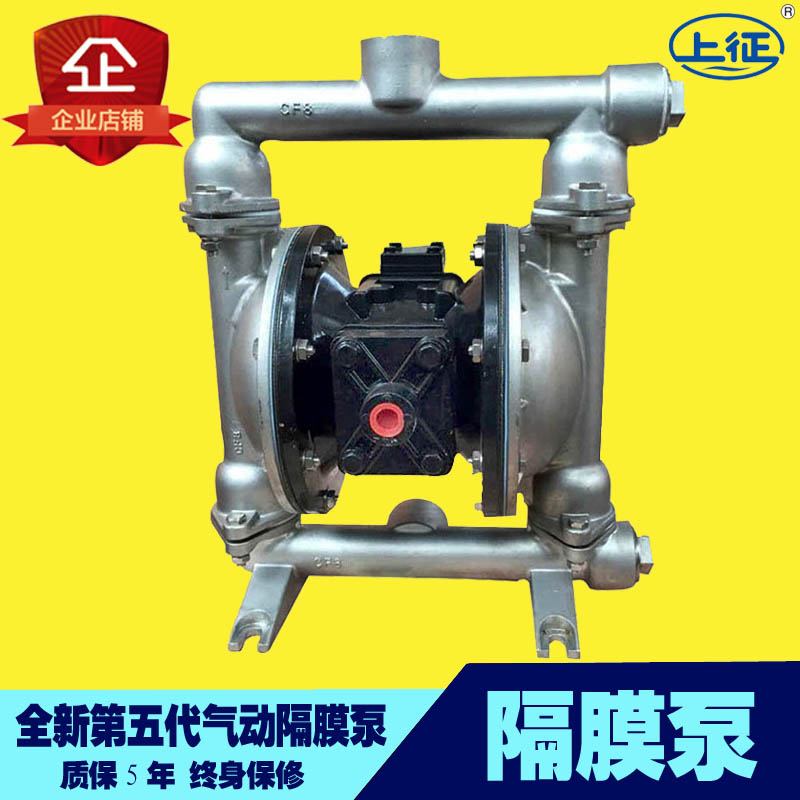

QBY5型第五代高性能氣動隔膜泵
應用領域：食品、制藥、日化、化工、水處理等
銷售熱線：021-63172288 13818616363
圖文傳真：021-63538556
上海上球泵業優勢：質量穩定，常規產品全部
各種材質、非常規產品皆可訂做 現貨供應
- 產品概述
- 型號定義
- 適用范圍
產品概述：
QBY5氣動隔膜泵是我公司開發的第五代氣動隔膜泵對美國進口氣動隔膜泵與國產氣動隔膜泵的外形進一步改進，機械外觀更加完美；永不死機，無油氣動隔膜泵，高吸程隔膜泵，完全替代進口隔膜泵,國內領先氣動隔膜泵并對性能的進一步加強，效率更高；而且熟練的掌握QBY氣動隔膜泵生產工藝使價格更加優惠是低于同行業市場價格的10%-30%直銷進口配件組裝美國質量、國內價格。歡迎選擇上球牌氣動隔膜泵。
具有使用壽命長、永不停機、無需加油的優點，即能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。生產的QBY5系列氣動隔膜泵是一種新型的輸送設備，是目前國內最新穎的泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能抽光吸盡。

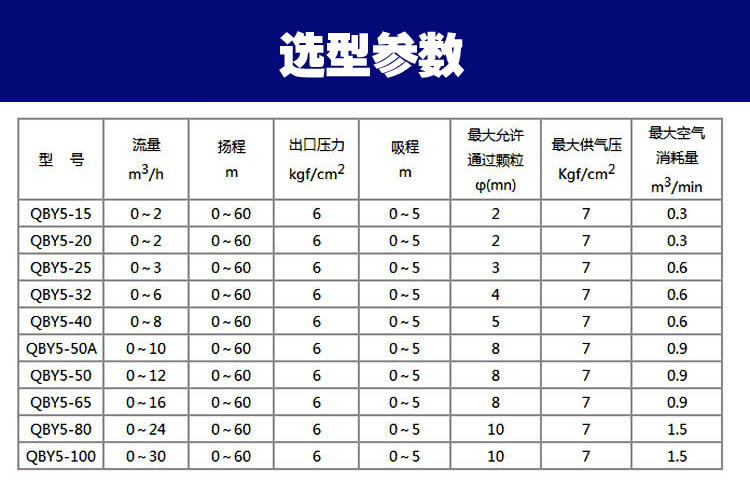

生產的隔膜泵共有十二種規格。進出口尺寸分別為1/4”（10mm）、1/2”(15mm)、3/4”(20mm)、1”（25mm）、1.2”（32mm）1.5”(40mm)、2”(50mm)、2.5”（65mm）3”(80mm)、4”（100mm）流體部件材質有：鋁合金、鑄鐵、聚丙烯、不銹鋼、隔膜根據不同膜片材質分別有：丁晴橡膠、氯丁橡膠、聚乙烯、聚膠、聚醚橡膠、氟橡膠、氟塑料、特氟隆。以滿足不同液體介質的需要。
優 勢
QBY5系列氣動隔膜泵工作原理：在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，連桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入氣閥室后，推動兩個B工作腔內的隔膜，驅動連桿聯結的隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背面排出泵外。當活塞達到行程終點，閥機構則自動的將壓縮空氣引入另一工作腔，推動隔膜泵朝反向運動，這樣就形成了兩個隔膜的現步往復運動。每個工作腔中又設置兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替的開啟和關閉，從而使液體連續的吸入和排出。
QBY5系列氣動隔膜泵與其他隔膜泵最明顯的不同在于配氣閥結構。QBY5系列氣動隔膜泵配氣閥結構取消了傳統的“0”形環和柱形閥結構的配氣閥。采用三向先導式，消除了閥死點和泵停機現象。提供了正確可靠的換向信號來避免停機和更快換向使泵具有更大的流量，提供了輸送性能使脈沖更小，流動更穩。
QBY5系列氣動隔膜泵設計簡單、高可靠的空氣換向閥，能保證不停機而發生昂貴的停車費用，所有空氣閥部件可在不拆開流動部分的情況下進行更換。鋁質部件經特殊處理能換抵御不潔空氣造成腐蝕換向閥中塑料材質的滑塊堅固耐用，不易損壞，無需潤滑，保證氣路暢通，換向靈活。
能 力
產品操作，安全可靠，耐腐蝕性，經久耐用，具自吸性，空轉無損，不需要加油，多種材料，用途廣泛，裝置簡單，免卻維修。
產品用途
1.化工業：酸、堿、溶劑、懸浮物、分散體系。
2.石化業：原油、稠油、油脂、泥漿、污泥等。
3.涂料業：樹脂、溶劑、著色劑、油漆等。
4.日化業：洗滌劑、香波、乳液、乳霜、手霜、表面活化劑。
5陶瓷業：泥漿、陶瓷、石灰漿、陶土漿。
6.采礦業：煤漿、巖漿、泥漿、砂漿、潤滑油等。
7.水處理：石灰漿、軟性沉淀物、污水、化學品、廢水。
8食品業：液態半固體、巧克力、鹽水、醋、糧漿、菜油、大豆油、蜂蜜、動物血。
9.飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
10.醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各種藥品料液。
11.造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
12.電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液。
13.紡織業：染料化學品、樹脂、膠等。
14.建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
15汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳漆、清漆、清檢添加劑。脫脂液、油漆等。
16家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
17.冶金、鑄造和染色業：金屬漿、氫氧化物和碳化物漿、灰塵洗滌漿等。
產品優越性：
上球公司氣動隔膜泵既能抽送流動的液體和干粉，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
高吸程，高流量，過濾機壓濾機專用氣動隔膜泵。
1、不需要灌引水，吸程高達7m最大，揚程達70m最大，出口壓力≥ 0.8Mpa2、流動寬蔽，通過性能好，允許通過最大顆粒。直徑達9.4mm抽送泥漿、雜質時，對泵磨損甚微。
3、揚程、流量可通過氣源壓力來調節。（氣壓壓力在0.1-0.84Mpa之間）
4、工作環境范圍：5-65℃；輸送介質范圍（-20℃-150℃）
4、該泵無旋轉部件，沒有軸封隔離膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄露。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
5、不需用電，在易燃、易爆場所使用安全可靠。
6、可以浸沒在介質中工作。
7、使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機、泵也不會因此而損壞，一旦超負荷，泵也會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
8、結構簡單、易損部件注，該泵結構簡單、安裝維護方便，泵輸送的介質不會接觸，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
9、可輸送較粘的液體。（粘度在10000厘泊以下）
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。
