GDL型立式多級管道離心泵
應用領域：食品、制藥、日化、化工、水處理等
銷售熱線：021-63172288 13818616363
圖文傳真：021-63538556
上海上球泵業優勢：質量穩定，常規產品全部
各種材質、非常規產品皆可訂做 現貨供應
- 產品概述

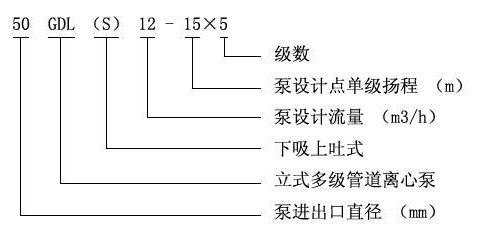

- 型號定義
- 適用范圍
產品概述：
GDL型立式多級管道離心泵是我司在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。
水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的最佳泵型。
本司多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
產品特點：
1、水力模型先進：效率高，性能范圍廣。
2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
3、外形美觀：采用優質不銹鋼外套，外形美觀。
4、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
6、立式結構，占地面積小。
多級泵技術參數：
流量：2-160m3/h；
揚程：24-200m；
功率：1.1-90kw；
轉速：2900r/min；
口徑：φ25-φ150；
溫度范圍：-15-+120℃；
工作壓力：≤2.5Mpa。

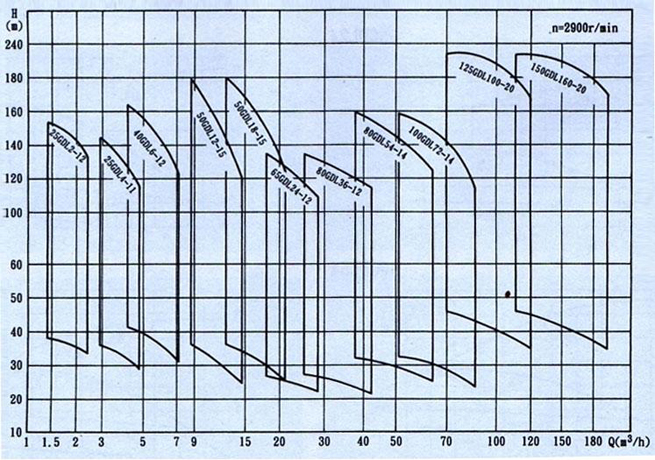

GDL型立式多級管道離心泵性能參數：
| 型號 |
流量 Q (m3/h) |
揚程 H (m) |
吸程 (m) |
電機功率 (KW) |
| 25GDL2-12*3 | 2 | 36 | 7.5 | 1.1 |
| 25GDL2-12*4 | 2 | 48 | 7.5 | 1.1 |
| 25GDL2-12*5 | 2 | 60 | 7.5 | 1.5 |
| 25GDL2-12*6 | 2 | 72 | 7.5 | 1.5 |
| 25GDL2-12*7 | 2 | 84 | 7.5 | 2.2 |
| 25GDL2-12*8 | 2 | 96 | 7.5 | 2.2 |
| 25GDL2-12*9 | 2 | 108 | 7.5 | 2.2 |
| 25GDL2-12*10 | 2 | 120 | 7.5 | 3 |
| 25GDL2-12*11 | 2 | 132 | 7.5 | 3 |
| 25GDL2-12*12 | 4 | 144 | 7.5 | 3 |
| 25GDL4-11*3 | 4 | 33 | 7.5 | 1.1 |
| 25GDL4-11*4 | 4 | 44 | 7.5 | 1.5 |
| 25GDL4-11*5 | 4 | 55 | 7.5 | 2.2 |
| 25GDL4-11*6 | 4 | 66 | 7.5 | 2.2 |
| 25GDL4-11*7 | 4 | 77 | 7.5 | 3 |
| 25GDL4-11*8 | 4 | 88 | 7.5 | 3 |
| 25GDL4-11*9 | 4 | 99 | 7.5 | 3 |
| 25GDL4-11*10 | 4 | 110 | 7.5 | 4 |
| 25GDL4-11*11 | 4 | 121 | 7.5 | 4 |
| 25GDL4-11*12 | 4 | 132 | 7.5 | 4 |
| 40GDL6-12*3 | 6 | 36 | 7.5 | 1.5 |
| 40GDL6-12*4 | 6 | 48 | 7.5 | 2.2 |
| 40GDL6-12*5 | 6 | 60 | 7.5 | 2.2 |
| 40GDL6-12*6 | 6 | 72 | 7.5 | 3 |
| 40GDL6-12*7 | 6 | 84 | 7.5 | 3 |
| 40GDL6-12*8 | 6 | 96 | 7.5 | 4 |
| 40GDL6-12*9 | 6 | 108 | 7.5 | 4 |
| 40GDL6-12*10 | 6 | 120 | 7.5 | 4 |
| 40GDL6-12*11 | 6 | 132 | 7.5 | 5.5 |
| 40GDL6-12*12 | 6 | 144 | 7.5 | 5.5 |
| 50GDL12-15*2 | 12 | 30 | 7 | 2.2 |
| 50GDL12-15*3 | 12 | 45 | 7 | 3 |
| 50GDL12-15*4 | 12 | 60 | 7 | 4 |
| 50GDL12-15*5 | 12 | 75 | 7 | 5.5 |
| 50GDL12-15*6 | 12 | 90 | 7 | 5.5 |
| 50GDL12-15*7 | 12 | 105 | 7 | 7.5 |
| 50GDL12-15*8 | 12 | 120 | 7 | 7.5 |
| 50GDL12-15*9 | 12 | 135 | 7 | 11 |
| 50GDL12-15*10 | 12 | 150 | 7 | 11 |
| 50GDL18-15*2 | 18 | 30 | 7 | 3 |
| 50GDL18-15*3 | 18 | 45 | 7 | 4 |
| 50GDL18-15*4 | 18 | 60 | 7 | 5.5 |
| 50GDL18-15*5 | 18 | 75 | 7 | 7.5 |
| 50GDL18-15*6 | 18 | 90 | 7 | 7.5 |
| 50GDL18-15*7 | 18 | 105 | 7 | 11 |
| 50GDL18-15*8 | 18 | 120 | 7 | 11 |
| 50GDL18-15*9 | 18 | 135 | 7 | 15 |
| 50GDL18-15*10 | 18 | 150 | 7 | 15 |
| 65GDL24-12*2 | 24 | 24 | 6 | 3 |
| 65GDL24-12*3 | 24 | 36 | 6 | 4 |
| 65GDL24-12*4 | 24 | 48 | 6 | 5.5 |
| 65GDL24-12*5 | 24 | 60 | 6 | 7.5 |
| 65GDL24-12*6 | 24 | 72 | 6 | 7.5 |
| 65GDL24-12*7 | 24 | 84 | 6 | 11 |
| 65GDL24-12*8 | 24 | 96 | 6 | 11 |
| 65GDL24-12*9 | 24 | 108 | 6 | 15 |
| 65GDL24-12*10 | 24 | 120 | 6 | 15 |
| 80GDL36-12*2 | 36 | 24 | 5.5 | 4 |
| 80GDL36-12*3 | 36 | 36 | 5.5 | 5.5 |
| 80GDL36-12*4 | 36 | 48 | 5.5 | 7.5 |
| 80GDL36-12*5 | 36 | 60 | 5.5 | 11 |
| 80GDL36-12*6 | 36 | 72 | 5.5 | 11 |
| 80GDL36-12*7 | 36 | 84 | 5.5 | 15 |
| 80GDL36-12*8 | 36 | 96 | 5.5 | 15 |
| 80GDL36-12*9 | 36 | 108 | 5.5 | 18.5 |
| 80GDL36-12*10 | 36 | 120 | 5.5 | 18.5 |
| 80GDL54-14*2 | 54 | 28 | 5 | 7.5 |
| 80GDL54-14*3 | 54 | 42 | 5 | 11 |
| 80GDL54-14*4 | 54 | 56 | 5 | 15 |
| 80GDL54-14*5 | 54 | 70 | 5 | 18.5 |
| 80GDL54-14*6 | 54 | 84 | 5 | 18.5 |
| 80GDL54-14*7 | 54 | 98 | 5 | 22 |
| 100GDL72-14*2 | 72 | 28 | 4.5 | 11 |
| 100GDL72-14*3 | 72 | 42 | 4.5 | 15 |
| 100GDL72-14*4 | 72 | 56 | 4.5 | 18.5 |
| 100GDL72-14*5 | 72 | 70 | 4.5 | 22 |
| 100GDL72-14*6 | 72 | 74 | 4.5 | 30 |
| 100GDL72-14*7 | 72 | 98 | 4.5 | 30 |
