ZCQ型自吸式磁力泵
應用領域：食品、制藥、日化、化工、水處理等
銷售熱線：021-63172288 13818616363
圖文傳真：021-63538556
上海上球泵業優勢：質量穩定，常規產品全部
各種材質、非常規產品皆可訂做 現貨供應
- 產品概述
- 型號定義
- 適用范圍
產品概述：
ZCQ型自吸磁力傳動離心泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的先進水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．

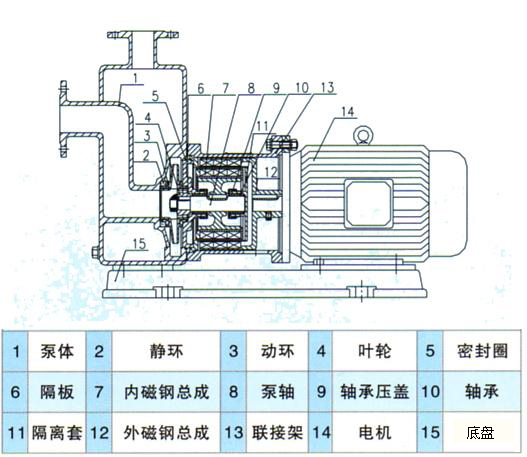

工作原理：
本泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。
泵的主要性能參數：
流量：3-50m3/h 揚程：12-50m
電機功率：0.37-15kW 使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)
材質:1Cr18Ni9Ti (可定制304.316.316L材質)

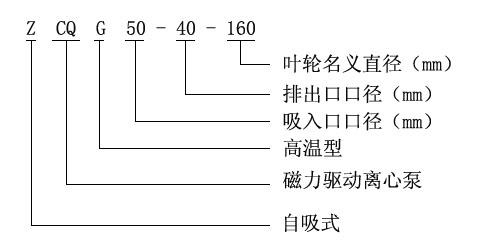

型號意義：
例如：ZCQ65-50-145
Z-自吸式
CQ-磁力驅動泵
65-吸入口直徑(mm)
50-排出口直徑(mm)
145-葉輪名義直徑(mm)
Z-自吸式
CQ-磁力驅動泵
65-吸入口直徑(mm)
50-排出口直徑(mm)
145-葉輪名義直徑(mm)
ZCQ型自吸磁力傳動離心泵性能參數表：
|
型 號
|
口徑(mm)
|
流量 (m3/h)
|
揚程
(m)
|
電機功率 (kw)
|
電 壓
(v)
|
材 質
|
|
|
進口
|
出口
|
||||||
|
ZCQ20-15-100
|
20
|
15
|
3
|
12
|
0.37
|
220/380
|
不
銹
鋼
|
|
ZCQ25-20-115
|
25
|
20
|
6.6
|
15
|
1.1
|
380
|
|
|
ZCQ32-25-115
|
32
|
25
|
6.6
|
15
|
1.1
|
380
|
|
|
ZCQ32-25-145
|
32
|
25
|
6.6
|
25
|
1.1
|
380
|
|
|
ZCQ40-32-132
|
40
|
32
|
10.8
|
20
|
2.2
|
380
|
|
|
ZCQ40-32-160
|
40
|
32
|
12
|
32
|
4
|
380
|
|
|
ZCQ50-40-145
|
50
|
40
|
14.4
|
25
|
4
|
380
|
|
|
ZCQ50-40-160
|
50
|
40
|
13.2
|
32
|
4
|
380
|
|
|
ZCQ65-50-145
|
65
|
50
|
16.8
|
25
|
5.5
|
380
|
|
|
ZCQ65-50-160
|
65
|
50
|
27
|
32
|
7.5
|
380
|
|
|
ZCQ80-65-125
|
80
|
65
|
51
|
20
|
7.5
|
380
|
|
|
ZCQ80-65-160
|
80
|
65
|
51
|
32
|
15
|
380
|
|
|
ZCQ80-50-200
|
80
|
65
|
51
|
50
|
22
|
380
|
|
|
ZCQ80-50-250
|
80
|
50
|
51
|
80
|
37
|
380
|
|
|
ZCQ100-80-160
|
100
|
80
|
100
|
32
|
22
|
380
|
|
|
ZCQ100-65-200
|
100
|
65
|
100
|
50
|
37
|
380
|
|
|
ZCQ100-65-250
|
100
|
65
|
100
|
80
|
55
|
380
|
|
|
注:上球自吸泵每個型號都可配防爆電機
|
|||||||
